水泥磚機介紹：
水泥磚機制磚工藝簡單易做，是直接攪拌振動而成的，經(jīng)自然晾曬，人工養(yǎng)護而成。由此來說工藝，水泥磚機設備其銷售價格自然屬于偏低，因此購買水泥磚機來生產(chǎn)水泥磚是投資小，見效快的項目。

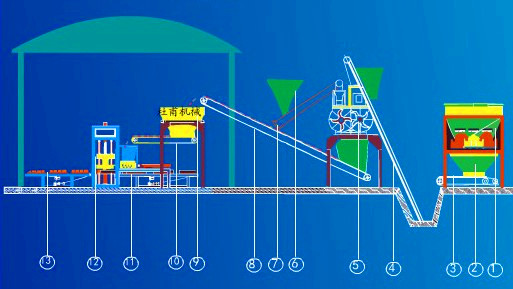

水泥磚機制磚生產(chǎn)工藝：
一、水泥磚配方，水泥磚原料選擇
1、粘土：要含有一定量的松散顆粒，以利于拌水泥。含砂量少的粘土，可在土中配砂。含砂量少又較硬的粘土，須磨碎后再配砂。
2、水泥：摻入10%的425#普通硅酸鹽水泥，能提高磚的強度和耐水性能，浸水后不開裂。否則，一般磚會出現(xiàn)開裂現(xiàn)象。
3、外加劑：摻入少量外加劑（加強劑），除提高磚的硬結強度外，還能減少水泥用量，降低制品成本。
4、水：用水量適當，磚的強度就高。成型水分少，磚的強度則差，物料在模內(nèi)阻力大，單面加壓，磚底面不密實；成型水分多，底面潮濕，出模時容易碰壞。當砂土含水率為3—5%，成型時的用水量以10%為宜。若原料細砂過多，則降至8%。
二、水泥磚配方，水泥磚原料工藝操作
1、混料時間：混料時間長就能混均勻。干混料20分鐘比10分鐘的強度提高15—23%；濕混料時間以物料不結塊為宜。混合好的料存放時間以2小時左右為宜，時間太長或太短，都會降低水泥磚機制品的抗壓強度。
2、成型壓力：粘土水泥磚成型時的壓力，以每平方厘米500公斤更好。在水泥磚機此壓力下，其制品抗壓強度高，耐水性能好。壓力太低，不易壓實。
3、養(yǎng)護條件：粘土水泥磚一般利用太陽能保護。日曬自然養(yǎng)護7天齡期的強度，相當于28天齡期強度的67—90%；28天齡期強度為一個季度齡期強度的80—95%。故如養(yǎng)護場地小，粘土水泥磚自然養(yǎng)護7天后就可出廠。
以上就是水泥磚生產(chǎn)工藝的全部內(nèi)容，如需了解其它磚機設備，例如：液壓磚機，靜壓磚機，蒸養(yǎng)磚機，環(huán)保磚機等有關新聞請登陸我們的磚機網(wǎng)站了解。
